Dentro del trabajo de rehabilitación estructural de edificios, nos entró uno que era más que un reto. En efecto, era un edificio de apartamentos en el que las plantas bajas dedicadas a aparcamientos había sufrido un ataque por corrosión severa.
El edificio está ubicado en la playa del Faro de Cullera y dispone de un bloque de apartamentos en la parte superior con estructura metálica y otra zona de garajes en dos plantas con estructura de hormigón armado debajo del bloque habitacional.
 |

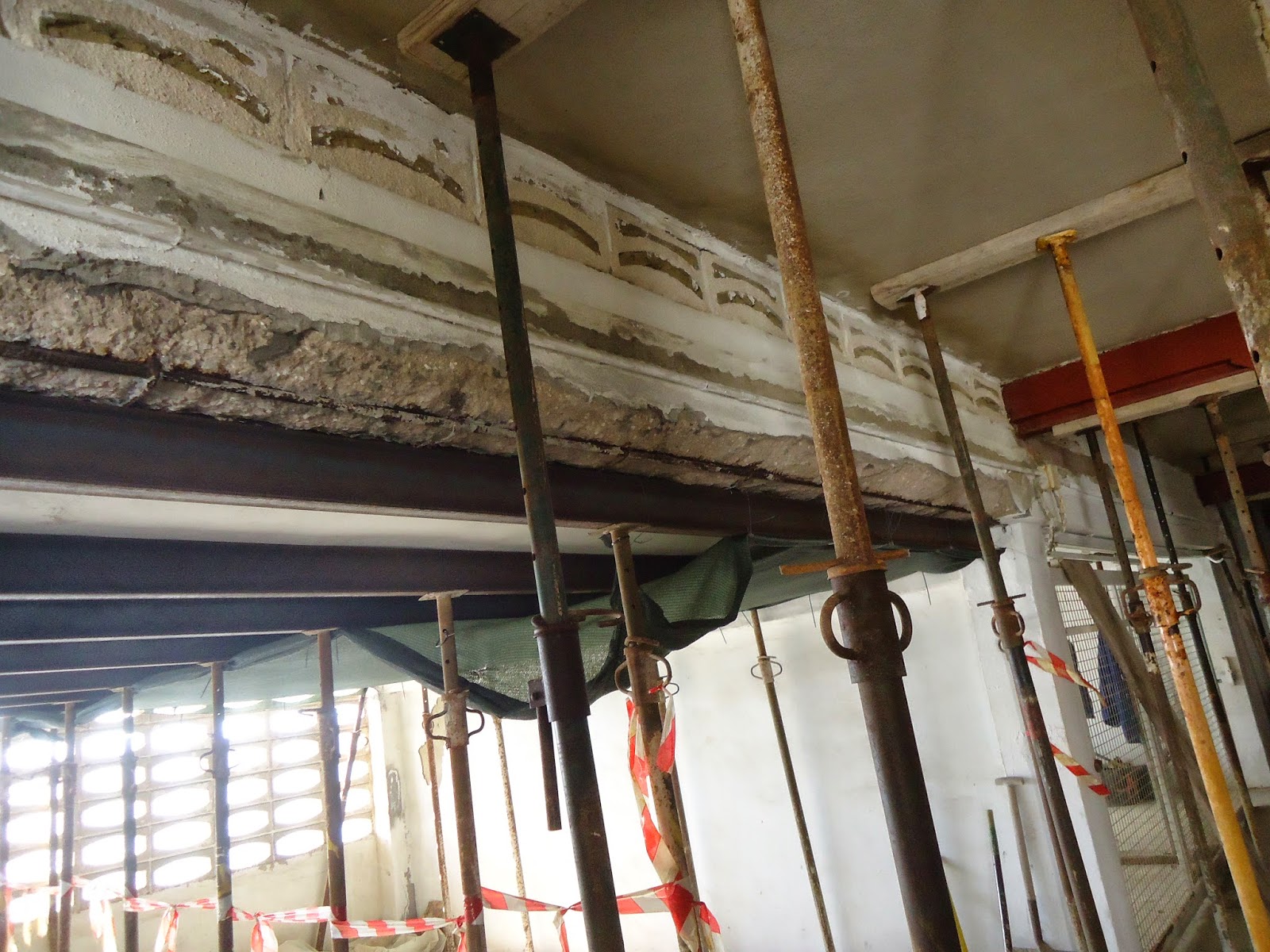

| Parte apuntalada. Fuente: foto propia |
La intervención resultó una tarea ardua y muy complicada. En un principio se dudó si tirarlo o rehabilitarlo, por lo menos la parte de los garajes que era la más afectada. Visto que el edificio por sus características no se podía demoler y volverlo a reconstruir, se planteó una intervención estructural importante. Se tuvo que apuntalar todo el forjado, los pilares y vigas, ya que como se aprecia en la imagen, estaba ya en un nivel 4 de corrosión. Las viguetas se hubieron que colocar una estructura metálica provisional para asegurar la terraza superior.
 |
| Vigueta. Fuente: foto propia |
Las viguetas, en este caso, estaban bastante afectadas, con zonas en donde había saltado el recubrimiento y ni siquiera quedaba rastro de armadura.En muchos lugares no se podía ni plantear la sustitución funcional, debido a que no existía armado. Con lo que en estos casos se planteó la sustitución completa del forjado.
 |
| Pilar en junta. Fuente:foto propia |
Los pilares, cuando se inspeccionó el edificio, presentaban desprendimientos de recubrimiento en un porcentaje alto de los mismos. En otros aparecía una grieta longitudinal marcando la posición de la armadura longitudinal. Cuando se realizaron las catas en los mismos, los resultados fueron que estaban carbonatados un profundidad en torno a 45-50 mm con lo que todo el recubrimiento de las armaduras estaban afectado. También los ensayos de ión cloruro fueron demoledores, ya que la presencia de cloruros quintuplicaba el umbral crítico.
 |
| Picado del pilar. Fuente:foto propia |
Las reparaciones efectuadas consistieron primero en apuntalar bien la obra y los pilares para descalzarlos. Una vez descalzados, se procedía al saneamiento del hormigón carbonatado y a quitar la armadura afectada y sustituirla por una nueva, anclada a la cimentación y a la viga mediante esperas de armadura con un solapo adecuado al cálculo, con un nuevo estribado cada 15 cm en cabeza y pie de pilar y 20 cm en el resto.
 |
| Demolicion de forjado. Fuente: propia |
En cuanto a las vigas y viguetas, como se ha comentado antes, en las zonas donde se podía se realizó demolición de paños de forjado e intervención en vigas, mediante saneado de hormigón y reposición del armado perdido y estribado. En las zonas donde no se pudo demoler, se planteó el refuerzo de viguetas por la parte inferior.
El resultado de la intervención, con los problemas que aparecieron en obra y que se fueron solventando in situ, ha sido el devolver al edificio la funcionalidad y resistencia estructural que había perdido, con una frase que define muy bien el trabajo: "
Se ha resucitado un edificio abocado a la demolición"
 |
| Fachada. Fuente: Fotos propias |
 |
| Pilar. Fuente: Fotos propias |
 |
| Paño, pilar y viga. Fuente: fotos propias |
